1 概述

和面機主要用于小麥粉與水（按1：0.38-1：0.45的比例）的攪拌和混合制成面團，是面食加工的主要設備，用戶根據面食工藝要求，可添加食油、食糖及其它食物和食品添加劑。該系列產品廣泛適用于食堂、飯店及面食加工單位的面食加工，替代手工操作，降低勞動強度，是保證人們飲食衛生安全的理想設備，亦可用于其它同類物料的攪拌和混合。

2 結構特征與工作原理

   HW      Y     X      X

2.1 結構特征

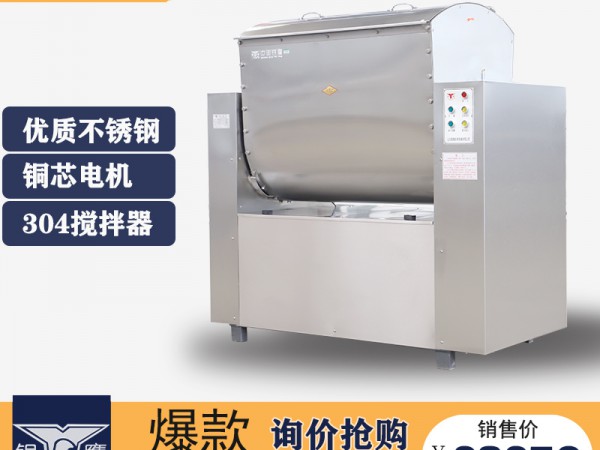

     HWY75Ⅱ、HWY100Ⅱ、HWY150Ⅰ型和面機主要有機架、面斗、自動翻斗機構，電器控制等部分組成。傳動部分采用蝸輪減速機及鏈條傳動，自動翻斗、電機內置式，結構緊湊，電器控制部分通過控制按鈕，交流接觸器，控制主、副電機正轉、反轉、停止，翻斗時行程開關起限位保護作用。該機廣泛用于大專院校、企事業單位食堂和的大中型食品企業的面食加工，是理想的饅頭生產線配套設備。

                        圖1  系列和面機結構簡圖

2.2  工作原理

面粉在攪拌器的攪動下均勻的與水混合，首先，形成膠體狀態的不規則小團粒，進而小團粒相互粘合，逐漸形成一些零散的大團塊，隨著攪拌器對面團連續進行剪切、折疊、壓延、拉伸及揉合等一系列作用，和制成表面光滑、具有一定彈性、韌性及延伸的理想面團。

3  主要技術參數

4  操作、使用

4.1  使用前的準備和檢查

4.1.1該系列和面機使用前，應放置在干燥的水平地面上，確保機器安放平穩、可靠。4.1.2  認真檢查機器上的緊固件是否松動，和面斗內有無異物，并及時調整、清理。

4.1.3  找專業電工檢查電源電壓是否與本機額定電壓相符。將電源線伸長，接在與和面機功率相匹配的斷路器上。接通電源，電源指示燈亮，按下“攪拌器正轉”按鈕，攪拌器轉向與機器上箭頭標識的方向相符合 (既從進料口俯視，攪拌器轉至上部時向后轉為正轉) ，否則調整接線。為確保安全，必須在機器外殼等電位標記處連接導線并可靠接地。

4.1.4    使用前必須檢查減速機內油量，應達到油尺所標二道刻線之間或油窗居中位置，欠量補足，空載試運轉，各部位無異常，方可使用。

警告：機器在運轉過程中，嚴禁將手及其它異物放入和面斗內，以免發生危險或損傷機器。

4.2 使用

4.2.1閉合斷路器，電源指示燈亮，試運轉無異常后，把面粉與水、添加劑先后倒入和面斗內，將蓋蓋嚴，按“攪拌器正轉”按鈕，機器開始工作，待面團按用戶要求和好后，按“攪拌器停止”按鈕，再按“面斗前翻”按鈕，面斗前翻動作到位后自動停止（行程開關控制），人工將和好的面團取出，可按“點動反轉”按鈕輔助取面，待面團取出后，按“面斗復位”按鈕，面斗自動翻轉到工作位置（行程開關控制），即完成一次工作循環。機器停用時，斷開斷路器，切斷電源，確保生產。

4.3  標牌名稱及功能:

a. “電源指示”接通電源后，指示燈亮，說明機器已接通電源；

b. “停止”按下此按鈕，機器停止工作；

c. “攪拌器指示”：攪拌器正轉時，此指示燈亮，說明機器正在正轉和面；

d. “翻斗指示”：面斗前翻，復位時，此指示燈亮，示意正進行翻斗、復位動作。

e. “攪拌器正轉”：按動此按鈕，攪拌器按產品箭頭標示方向運轉；

f. “面斗前翻”：面團和好后按動此按鈕，面斗開始向前緩慢翻轉，直到適當位置自行停止；

g. “點動反轉”：為便于取出面團，按此按鈕，攪拌器反轉，手離即停；

h. “面斗復位”：按下此按鈕，面斗緩慢復位，直到適當位置自行停止；
