噴氨格柵（AIG)設計簡介煙氣脫硝裝置中，氨的擴散及與煙氣的混合均勻程度是影響脫硝效率的關鍵因素之一，也是各個公司的核心技術所在。目前SCR主要的噴氨混合裝置是噴氨格柵（AIG）。  通常設計噴氨格柵(AIG)是將煙道截面劃分為若干個控制區域，每個控制區域有若干的噴射孔。噴氨格柵包括噴氨管道、支撐、配件和氨氣分布裝置等。設計時，噴氨格柵的位置及噴嘴形式是根據鍋爐尾部煙道的布置情況，通過模擬流場試驗來選擇的。同時，應通過煙道設計的優化及加設煙氣導流板，使進入SCR反應器的煙氣氣流保持均勻。噴氨格柵設計不當或煙氣氣流分布不均勻時，容易造成NOx和NH3的混合及反應不均勻，不但影響脫硝效率及經濟性，而且極易造成局部噴氨過量。脫硝裝置投運前，應調整煙氣氣流的分布情況，調整各氨氣噴嘴閥門的開度，使各氨氣噴嘴流量與煙氣中需還原的NOx含量相匹配，以免造成局部噴氨過量。  上海碩馨引進國外先進技術并經過長期探索，開發出適用于國內煙氣脫硝的SCR噴氨格柵模塊，將噴氨管路、擾流系統和此段煙道作為一個模塊設計制造。

噴氨格柵主要優點：

    1、 模塊化設計，便于運輸安裝；

    2、 在噴嘴上部設置擾流裝置，進一步加大噴氨均勻性；

    3、 噴嘴具有防堵塞功能

    4、 橫向、縱向噴射量均可調節，可控度高；

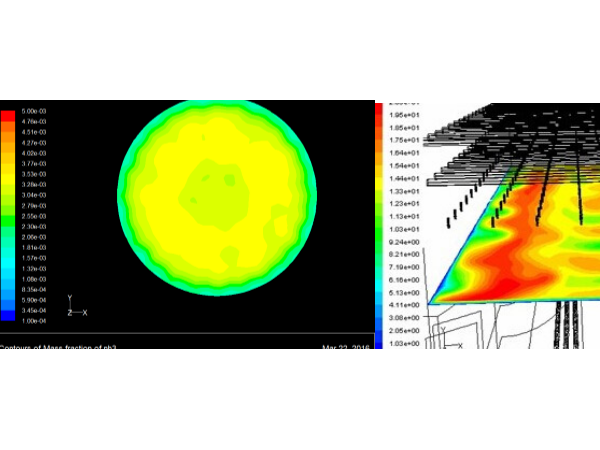

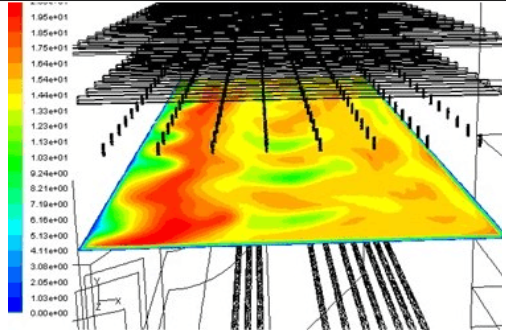

    5、 每一個噴氨格柵都針對具體項目做流場模擬分析，確保噴氨均勻。
