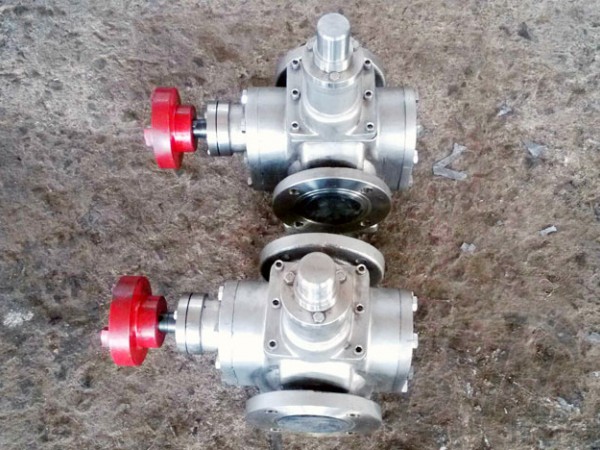

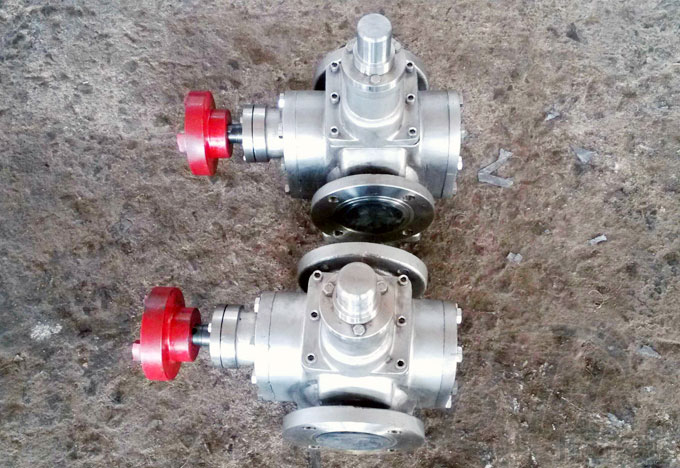

YCB8-0.6不銹鋼圓弧泵設計時采用圓滑過度、剛性結構、厚壁設計。在材料的選用上泵體、泵蓋、齒輪等大凡與物料接觸的零件全由AISI316或AISI304不銹鋼制造。機械軸封采用高質量的不銹鋼和碳化硅定制而成。大大提高了耐磨性和滋潤型，延長了適用壽命。電機選用了國內正規電機，防護等級IP55.F級絕緣、寬電壓結構。制作時泵體、泵蓋采用整體精密澆鑄，所有零件表面處理。軸封處采用開啟式結構，故即使軸封處有少量泄漏，亦可及時觀察。即使短時間內未察覺也不會滿溢到電動機。從而增加電動機的使用壽命。
YCB不銹鋼圓弧泵結構簡單、拆卸方便，嗓音低，效率高，對物料處理平緩柔和，符合食品衛生要求又保住了產品的原有風味不對產品產生污染。
圓弧齒輪泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
YCB圓弧齒輪泵設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。

YCB不銹鋼圓弧泵的安裝:

YCB不銹鋼圓弧泵的安裝、調試的質量好壞，直接影響泵能否正常運行，并影響泵的使用壽命和性能參數。它對機組的振動和噪音，也有著至關重要的影響。所以泵的安裝、調試必須利用合適的工具仔細進行。
安裝
1.準備
(a)基礎表面應水平并堅實，地腳螺栓的周圍表面必須水平并堅實。
(b)現場已清理干凈，且有足夠的空間運送及缷下零件或整個設備。
(c)使用適當?shù)倪\(yùn)輸工具將泵及相關配套件運至安裝工程場地，小心拆去包裝以防損壞內裝零件。
(d)留在現場的零件必須妥善保存，防潮、防污、防受損。

2.管路安裝

(a)選定吸入管口徑時，應保持管內流速v=1~2.2m/s，以減少阻力，保住系統有足夠的有效汽蝕余量NPSHa。
(b)吐出管路應安裝閘閥(或其他類型閥門)，逆止閥。逆止閥應安裝在泵與閘閥之間。
(c)泵的進出管路以及附屬的閥類應有單獨的支承，盡量減少管路作用在泵上的載荷。

3.泵組安裝

(a)檢查泵和電機有否損壞，檢查機組基礎和地腳螺栓孔及地腳螺栓。
(b)將基礎墊(有的泵不需要)吊放在基礎上，穿上地腳螺栓，擰上螺母，找水平，水平度允差控制在要求范圍內。
(c)二次灌漿，灌漿過程中注意水平度。經5~6天水泥干固后再?gòu)?fù)查水平度。
(d)將泵與電機放在基礎墊上，用楔塊或墊塊調平，用水平儀找正。
(e)通過檢查電機與齒輪油泵聯軸器外圓同心度來校正電機與泵軸的同心度。
(f)泵與電機聯軸器之間應有安裝圖中給定的間隙值。
