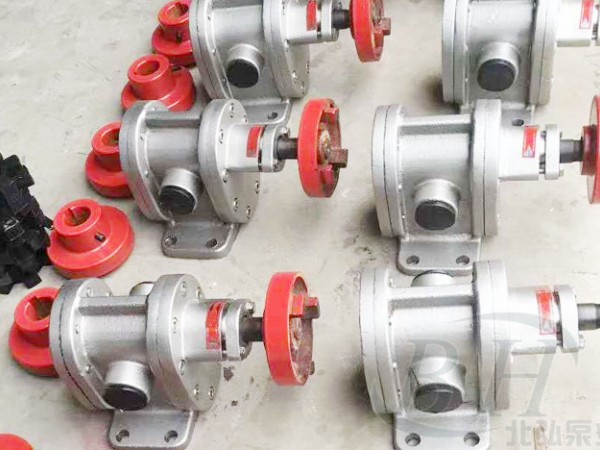

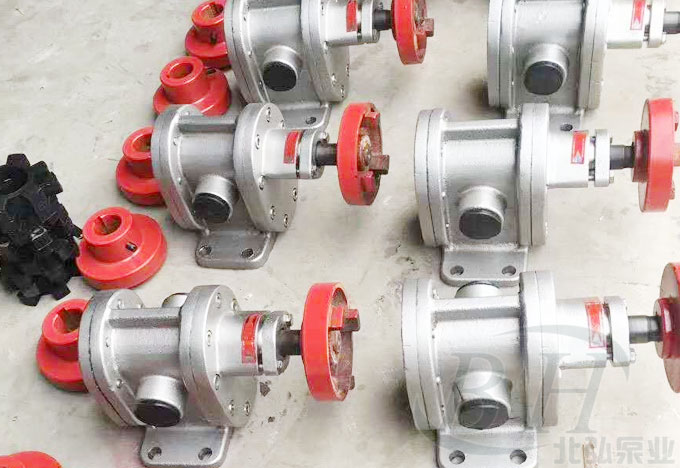

2CY-2.1/2.5不銹鋼齒輪油泵的基本組成構造

2CY-2.1/2.5不銹鋼齒輪油泵泵體、齒輪、前后泵蓋、軸承及密封裝置等零、部件組成.
1、泵體、前后蓋等零件為304、316不銹鋼鑄件，齒輪用304不銹鋼棒制作；亦可根據用戶需要用銅材制作.
a.骨架油封：骨架油封的特點是維護、更換方便，成本低，但壽命較短。丁晴膠骨架油封適用于100℃：以下工作環境；氟橡膠骨架油封適用于200℃以下工作環境。
b.機械密封：機械密封的特點是密封可靠、壽命長，成本高。機械密封的基體用不銹鋼制造，動、靜環視介質不同分別由YG8硬質合金或YG8-石墨制造，使用溫度在200℃以下
c.填料密封：填料密封僅用于高溫油泵，其特點是耐高溫，有少量泄漏。使用過程中需根據泄漏情況經常進行調整，使用溫度在250℃：以下。

2CY系列不銹鋼齒輪泵主要用于各種機械設備中的潤滑系統中輸送潤滑油，適用于輸送粘度為5×10-6～1.5×10-3m2/s（5-1500cSt），溫度在300℃以下的具有潤滑性的油料。不銹鋼齒輪泵，可輸送無潤滑性的油料、飲料、低腐蝕性的液體。配用銅齒輪可輸送低內點液體，如汽油、苯等。本系列泵除配置普通電機外，還可根據用戶需要配置同規格的防爆電機。

2CY不銹鋼齒輪泵的齒輪經氮化處理有較高的硬度和耐磨性。2CY齒輪油泵與軸一同安裝在可更換的軸套內運轉。2CY齒輪泵內全部零件的潤滑均在泵工作時利用輸送介質而自動達到。
泵內四個軸承套在泵內浮動安裝，隨工作壓力大小自動調整端面間隙，因此2CY齒輪泵的壓力穩定，輸出流量脈動小，溶積效率高。

2CY不銹鋼齒輪油泵用的機械密封各零部件材質
1、動環、靜環用堆焊硬質合金、1Cr13、1Cr18Ni9Ti、陶瓷、石墨等。
2、彈簧：無腐蝕性介質時低溫用60Si2Mn、65Mn，高溫（300℃）用50CrV等碳素彈簧鋼。弱腐蝕性介質用鉻鋼如3Cr13、4Cr13等。強腐蝕性介質用不銹鋼如1Cr18Ni9、1Cr18Ni9Ti等。
3、密封圈：橡膠如丁腈橡膠、氯丁橡膠、氟橡膠等，聚四氟乙烯，尼龍。齒輪油泵是一種理想的熱油循環泵或作載熱體輸送泵，是熱交換設備上理想的配套用泵。齒輪油泵結構合理，性能優良，使用可靠。適用于輸送不含固體顆粒的高溫液體。齒輪油泵的耐腐蝕程度和使用溫度取決于與介質接觸的主要零件的材料（分三類：1.HT200;II.ZG230-450;III.1Cr18Ni9Ti,OCr18Ni12-Mo2Ti)

2CY-2.1/2.5不銹鋼齒輪油泵的支座或法蘭與其驅動電機應采用共同的安裝基礎，基礎、法蘭或支座均需具有足夠的剛度，以減小齒輪油泵運轉時產生的振動和噪聲。電動機與齒輪油泵須用彈性聯軸器連接，同軸度小于0.1毫米，傾斜角不得大于1度。安裝聯軸器時不得用錘敲打，以免傷害齒輪油泵的軸承等零件。緊固齒輪油泵、電動機的地腳螺釘時，螺釘受力應均勻，連接可靠。用手轉動聯軸器時，應感覺到齒輪油泵能夠輕松地轉動，沒有卡緊等異?，F(xiàn)象出現，然后才可以配管。

2CY不銹鋼齒輪油泵性能參數表
