產地:山東 濟寧市 | 歸屬行業:冶金設備
品牌:展翔
有效期至:長期有效
聯系人: 劉秀娟
手機:13583769796
聯系地址:濟寧市高新區工業園
公司網址: http://zhanxiang2019.b2b.bq.cm/
濟寧展翔工程機械有限公司
資料信息
認證信息
?

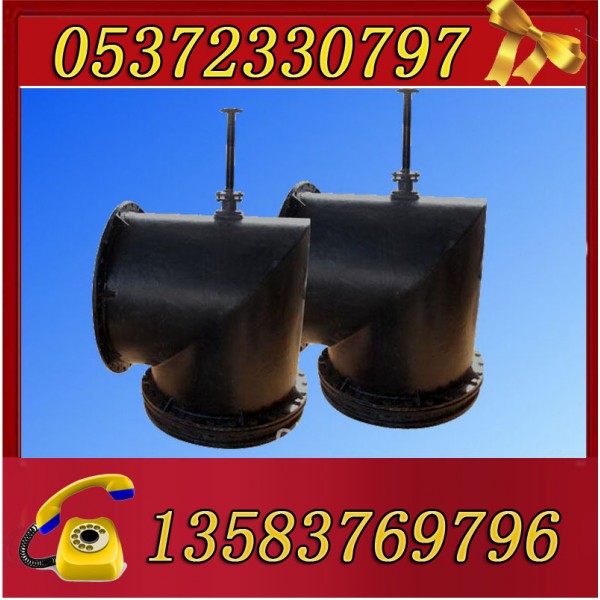

PZI配水閘閥、排水閥 手動配水閘閥 手動配水閘閥低價 排水閥價格 配水閘閥 到貨速度快 展翔配水閘閥低價 PZ配水閘閥具有重量輕、結構簡單、密封性能好。是目前礦山井下水泵房、各吸水井配水用閥結構。 配水閘閥型號表示 PZ---配水閘閥 400---公稱直徑400mm 配水閘閥組成及作用: 1、 操縱裝置:設計中采用手輪和螺母固定在一起,操縱桿僅作上移動而不旋轉,為了減少旋轉,為了減少旋轉手輪時的阻力加上了滾珠采用滾動摩擦方式。 2、 2、閘閥:閘閥由閥體、閥舌、錐形密封環等部件組成,閥體為直角彎管式焊接件,錐形密封環是保證配水閘閥密封性能好壞的關鍵部位,為整體鑄造,用法蘭與閥體連接,發舌與閥桿的連接方式為鉸接式。 3、 連接操縱桿和閥桿的便是連接桿。本產品提供四種規格長度,根據實際情況選用PZ2 型配水閘閥是直角式閘閥,用小型電動機作為動力源替代人工操作 , 可承受 0.1Mpa 的壓力。主要 用于礦山井下各吸水井配水,也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質,水溫不大于 80 ℃。PZI-600配水閘閥材質是碳鋼的,8個厚的鋼板做的,其中的壓力能達到1.9mpa.質量保證一年,質量要比鐵的好,主要用于礦井底下。連接桿可以根據客戶的要求進行定做,常用的有1.5m,3米,5米,5.5米,6m等不同規格的,如果有需要的話及時的聯系。 一、概述 1、本系列產品是直角式閘閥,可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水,也可用于選礦、 水處理水池泄水。水中不含有腐蝕性的介質,水溫不大于80℃。 2、型號意義: 如:PZ2-400 PZ2-配水閘閥 400-公稱直徑 3、本系列產品所執行的標準是:企業標準Q/BBC-007-91《配水閘閥》。 二、結構說明 1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。 2、PZ2型用小型電動機作為動力源替代人工操作,方便、快捷。 3、閘閥由閥體和閥瓣構成。 (1)閘體為焊接件,下部裝有一錐形密封環,與閥瓣共同構成密封部分。 (2)閥瓣由焊接件與橡膠墊構成,通過帶環螺釘組件與閥桿絞接,以保證閥的密封性能。 4、短管用于埋入配水井井壁,為焊接件。 5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為 5米 、 4.5米 、 4米 、 3.5米 四種 規格。用戶也可以按實際安裝高度確定連接桿的長度,按需定制。 |
