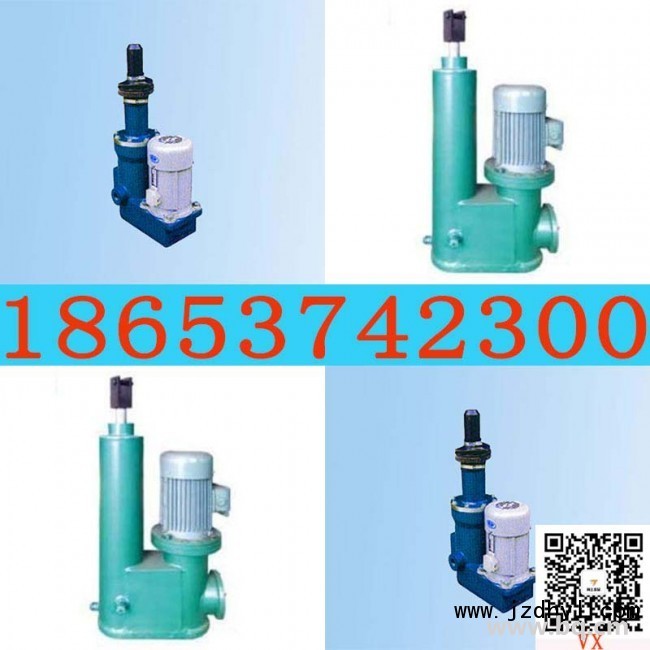

防爆電機電動推桿 DTZ電動推桿 整體式電動推桿

1.機構與性能

電動推桿由驅動電機、減速電機、絲桿、銅螺母、導向套、推桿、滑座、彈簧、外殼及*限位開關等零部件組成，結構緊湊，動作靈活，安裝簡便。方便用戶直接接通電源使用，可根據用戶需要選購電動推桿的附件外接行程開關裝置，支撐架，電氣控制箱。

2.工作原理

電機通過齒輪減速后帶動絲桿螺母，把電機的旋轉扭力轉變成直線往復式推拉力，利用電機的正反轉完成推桿的推力和拉力，通過各種杠桿、搖桿或者連桿結構，可完成轉動搖動等復雜動作。通過改變杠桿力臂長度，可以zeng加或者加大行程。

3.過載保護裝置

推桿內設過載保護裝置。當推桿行程到位置或超過額定負載一定數值時，推桿自動停機，達到超載保護作用，從而保護電機構件的*系數不致于損壞部件，但不得以此作行程開關使用，要在推桿的外部或者內部安裝行程限位開關裝置控制推桿的正常起停。

4.輔件

（1）外接行程開關裝置在選定的行程范圍內起調節行程的作用

（2）支撐架，固定推桿的作用

（3）電氣控制箱

用戶根據實際需要在購置推桿時選購非標配置

5.安裝注意事項：

先針對工作對象的安裝位置，確定機型為DT型、DTZ型、DYTZ型、DYTP型，然后再進行受力分析，確定所選用的推力（N或者KG）、行程速度(mm/s)

使用時不能經常將推桿的負載使用到限值，這樣會加劇推桿使用的老化程度。選購前一定要選用合適的負載參數，如您有任何疑問都可以聯系我們的機構工程人員。

6.維修和檢修
