仙桃鞍鐵液壓道渣搗固鎬YCD-2N鐵路機械設備的使用方法 原來如此簡單

在這里搗固鎬的產品說明信息我們做的可能還不夠細致，如果您需要了解更多關于搗固鎬的相關信息或索取相關資料，歡迎隨時與我聯系

詳細參數

基本結構與工作原理

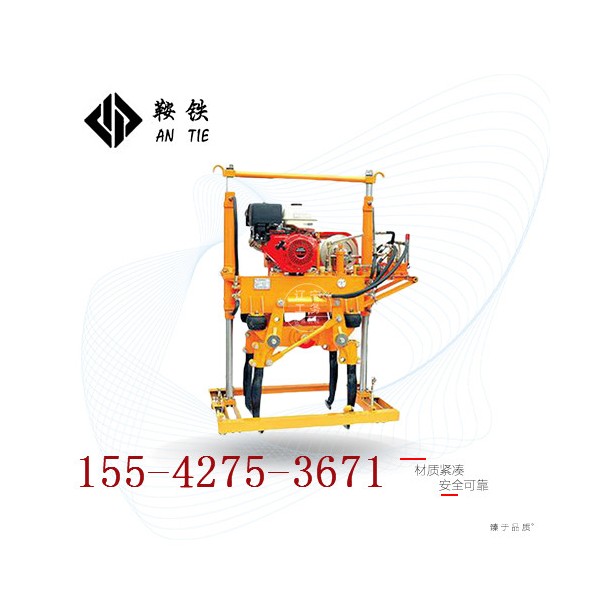

工作原理：YCD-2N液壓道渣搗固鎬是以電動機，或柴油機、汽油機為動力，通過三角帶分別驅動油泵和振動軸。隨振動軸高速轉動的偏心體由于離心力作用，產生激振力，而油泵輸出的高壓油通過換向閥進入升降油缸、夾實油缸，從而驅動各執行部件，實現夾軌、下插、夾實等搗固作業功能。

(1)外形基本結構：

1、橫梁 2、升降油缸3、換向閥操縱手柄 4、多路換向閥、5油箱、6振動架、

7、搗板、8、夾軌鉗、9安全銷、10底架、11發動機、12手壓油泵、13夾實油、14同步桿、15大插銷

主要技術參數

1、動力：

(1) GX390本田汽油機發動機

額定功率 9.5 kW

轉 速 3600轉/分

(2)186F型柴油機

功 率 6.3kW

轉 數 3600轉/分

2、液壓系統工作壓力 5～6MPa

3、震動頻率 60～67Hz

4、激振力： 22kN

5、下插力 16kN

6、夾實力 6.5kN×2

7、下插深度 110mm±10mm(軌枕底面以下)

8、生產效率 ≥260根/(組·小時)

9、主機凈重：

汽油機： 300kg

10、外形尺寸：

汽油機： 1390mm×750mm×1600mm

搗固機上道架2170x1300X530

搗固機下道架2850x950X180

11、作業形式：

(1)單側下道二臺為一組，適用復線或單線路肩較寬地段。

(2)雙側下道二臺為一組，適用單線路肩較窄地段。

12、走行架軌距 ： 1435mm(特殊需要提貨要說明)
