貴陽市無聲快速拆除石頭用液壓分裂棒設備

在礦山開采中需要對大量的大塊巖石進行二次解體。石材的劈裂，向來依靠石匠手工敲鑿，不僅效率低，而且勞動強度大。液壓劈裂機用于巖石進行二次解體，成本低、再創造的產值高，很好地解決了石材二次解體難題。由于大部分巖石的抗壓強度遠遠大于其抗拉強度和抗剪強度，其比值大約為l0：l。因此，從內部劈裂大塊巖石，是省力的方法之一。液壓劈裂機結構簡單、操作方便、安全可靠、劈裂速度快、效率高、成本低、經濟效益和**效益顯著。使用證明該機完全可以取代炸*的二次**，是大塊巖石二次解體的理想方法之一。

盤古斧巖石劈裂機抓住巖石呈脆性利用楔塊原理來設計的——在狹窄的孔中向外能夠釋放出極*的劈裂力。

它由泵站和劈裂器兩大部分組成，由泵站輸出的高壓油，驅動油缸，產生巨大推力，驅動楔塊組中的中間楔塊向前駛出，將反向楔塊向兩邊撐開。

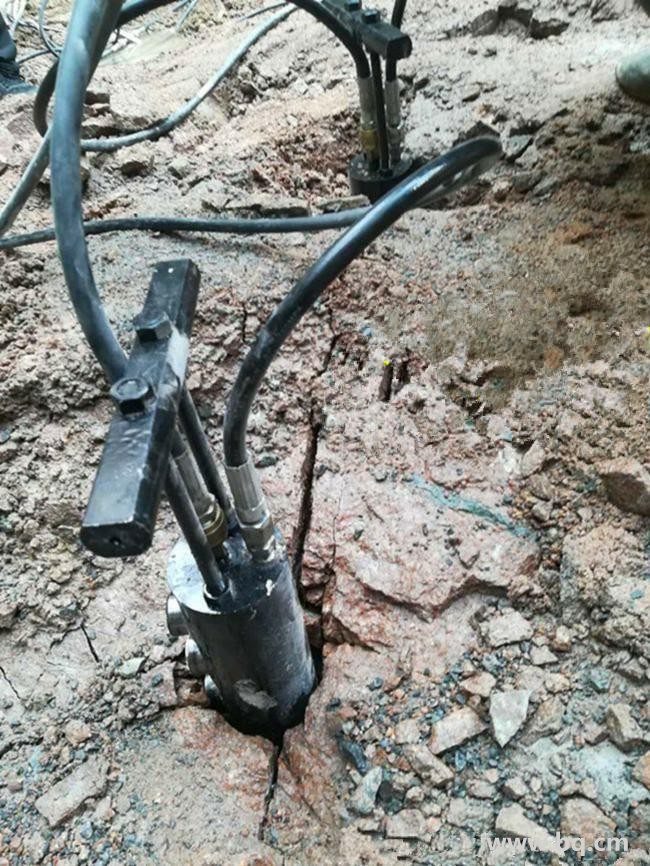

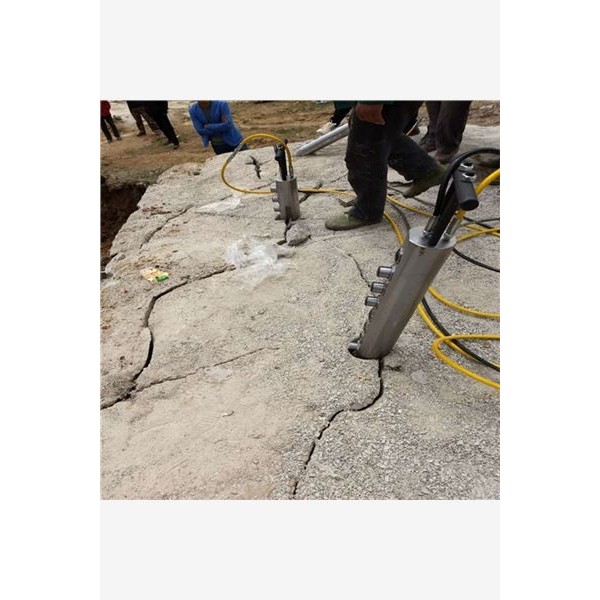

其具體實施步驟如下：首先，在被劈裂的物體上鉆一個特定直徑和深度的孔，將巖石劈裂機的楔塊組（一個中間楔塊和兩個反向楔塊）插入孔中，中間楔塊通過液壓壓力的作用在兩個反向楔塊之間向前運動，由內向外釋放出極*的能量，將被劈裂的物體在幾秒鐘之內按預定方向裂開。

盤古斧液壓劈裂機工作時，摩擦阻力的影響是不可避免的。摩擦阻力可以顯著地減少劈裂力。一般情況下，實際劈裂力僅為理論值的30%～60%。在摩擦副不變的情況下，摩擦系數隨著劈裂力和工作油壓的增大而增大。降低摩擦阻力是提高液壓劈裂機性能的主要途徑。為此，除了在摩擦副材料選擇、熱處理、表面處理等方面進行努力外，還應選擇合理的尖劈角度。我們相信，隨著城市建設的發展和石材產業繁榮，液壓劈裂機的市場潛力巨大，具有廣泛應用前景。

施工方案：

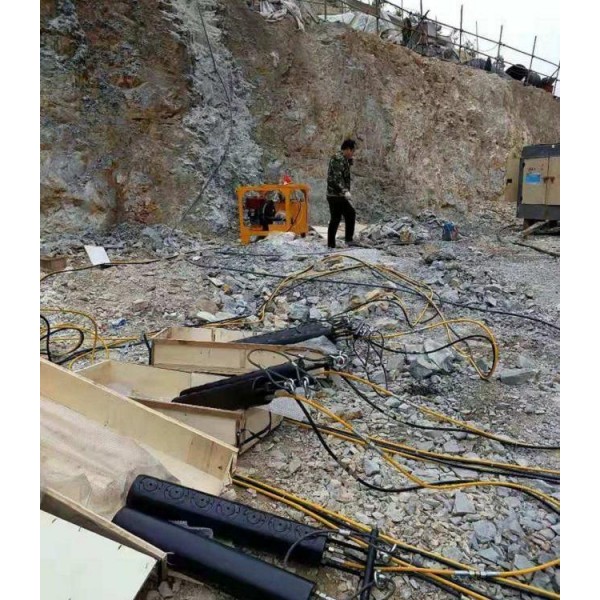

一．設備配置：液壓劈裂機一機二**、鉆孔機、輔助工具鐵锨、撬杠、大錘若干。

二．鉆孔：孔徑45mm,孔深度500mm，孔距600mm，可以先提前鉆孔，提高工作效率。

三. 開采方法:采用打孔機和一機二**的液壓劈裂機配合使用,先在巖石上每隔63MM打一個孔,然后對巖石進行劈裂,完成劈裂只需要10幾秒鐘,速度快,使用成本低.

效益對比:

1.使用破碎錘開采,租賃租金和燃油費用高.一天開采60-80方,且破碎錘挖掘發出的連續噪音和地層震動,尤其是夜間的反復不斷向外發射噪音,嚴重影響到周圍居民的生活和身體健康.此方法顯然不符合施工單位的條件要求.

2.使用液壓劈裂機,速度快,成本低.開采成本只是破碎錘十分之一.一機二**的劈裂機一天可以開采80-100方,而且作業時,無振動,無噪音,體積小,操作方便,2-3人就完全可以操作.因此,液壓劈裂機是地基挖掘的選擇之一。
