廣東鞍鐵電動端面磨軌機DM-I地鐵養路設備注意事項

你既然認準一條道路，何必去打聽要走多久。技術參數

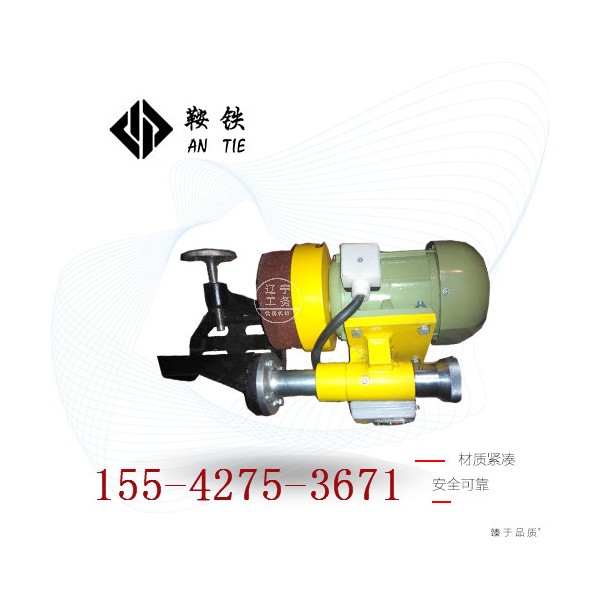

DM-1電動端面磨軌機適用于對鋼軌端面進行磨削處理，是小型移動式氣壓焊設備的配套產品，其裝卡方便，操作簡便，磨削效率高，保證了焊接鋼軌端面質量的要求。

詳細參數

型號： YO7132

電源： 380V/50Hz

功率： 1.1kW

轉速： 2800r/min

2.碗形砂輪(BW)： 150×50×32

3.碗形砂輪周向速度： Vmax=22m/s

4.外廓尺寸： 500×260×180

5.整機重量： 15kg

工作原理：電動端面磨軌機DM-I電動機的動力，直接傳遞給碗形砂輪使其產生回轉運動，即主磨削運動。同時，轉動手輪通過螺旋機構(絲杠、絲母)的回轉運動，帶動電機主輪、碗形砂輪…沿著絲杠(導向桿)軸向移動，即對鋼軌端面軸向進給磨削;又通過手扳動搬桿擺動擺架(電機碗形砂輪),繞著導向桿軸線在鋼軌端面徑向方向(垂直于鋼軌軸線)進行徑向進給磨削，即徑向進給運動。

基本結構：

1、主運動—由電動機1→碗形砂輪2…組成。

2、軸向進給運動—由轉動手輪(螺母)3→擺架(電機座板)4→空心軸絲杠(導向杠)5移動…組成。

3、徑向進給運動—由搬桿6→擺架(電機座板)…組成。

4、凹形卡軌鉤7、頂絲8、定位螺釘9…組成。
