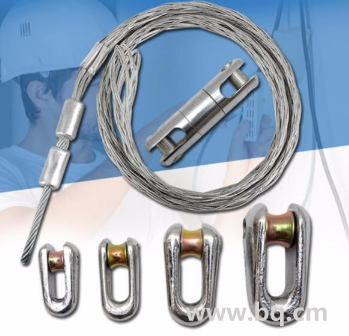

網套連接器
用途:電力施工放線時連接各種鋼芯鋁絞線以及絕緣導線、地線、光纖、光纜、電纜,能通過各類型
放線滑車,具有重量輕拉力負荷大,不損線,使用方便等優點,是電力施工中的輔助工具。

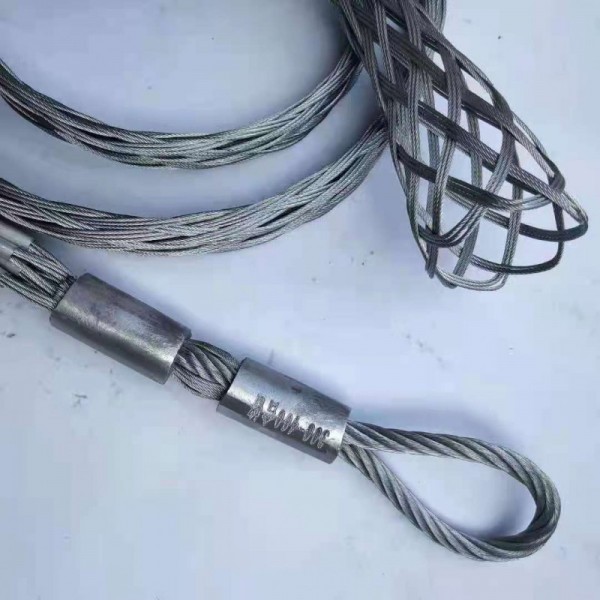

電纜拉線網套,包括依次相聯接的網套頭、鋼絲繩網、以及牽引鋼絲繩; 所說的網套頭主體是一個
圓筒體,在網套頭的筒體上下兩端部位置分 別套設有外層,該外層與筒體連成一體;在所說的上端
部位置的外層 及相連的筒體上沿周向均布有四個通孔,在該四個通孔的上部高度所 處位置的筒體上
設有環形槽,在該環形槽內嵌有一環狀鉸軸,該環狀 鉸軸上鉸接四個沿筒體周向均勻分布的電纜卡
爪,所說的電纜卡爪分 別置于上述的四個通孔內,電纜卡爪上設有與環狀鉸軸相配合的軸 孔,電纜
卡爪正面設有階梯狀的卡齒,背面為圓弧曲面;在所說的筒體外套有一彈性圈,該彈性圈可沿筒體上
下移動,當上移時,可抵住 電纜卡爪背面的圓弧曲面,將電纜卡爪轉向卡住電纜的方向;反之, 若
下移,則離開電纜卡爪背面的圓弧曲面,電纜卡爪自然下垂而松開; 所說的筒體下端部和與之連成一
體的外層間形成空隙,在該空隙中嵌 入鋼絲繩網的編織鋼絲繩;筒體下端均布有多個凸頭,該凸頭
向外抵
住外層,以使空隙內的編織鋼絲繩不致脫出;所說的鋼絲繩網與牽引 鋼絲間的聯接是通過接扣壓緊
固定的;使用時,只要將電纜端頭從網 套頭中插入至鋼絲繩網內,將彈性圈上推,電纜卡爪卡住電
纜,用人 工或機械拉拔牽引鋼絲繩,隨著牽引力的施加,鋼絲繩網的網眼收縮, 使鋼絲繩網與電纜
的接觸會越拉越緊。
由于采用了上述技術方案,本實用的一種電纜拉線網套,使 用十分方便,可以允許較大的牽引
力,施工中電纜不會拉脫
