概述：

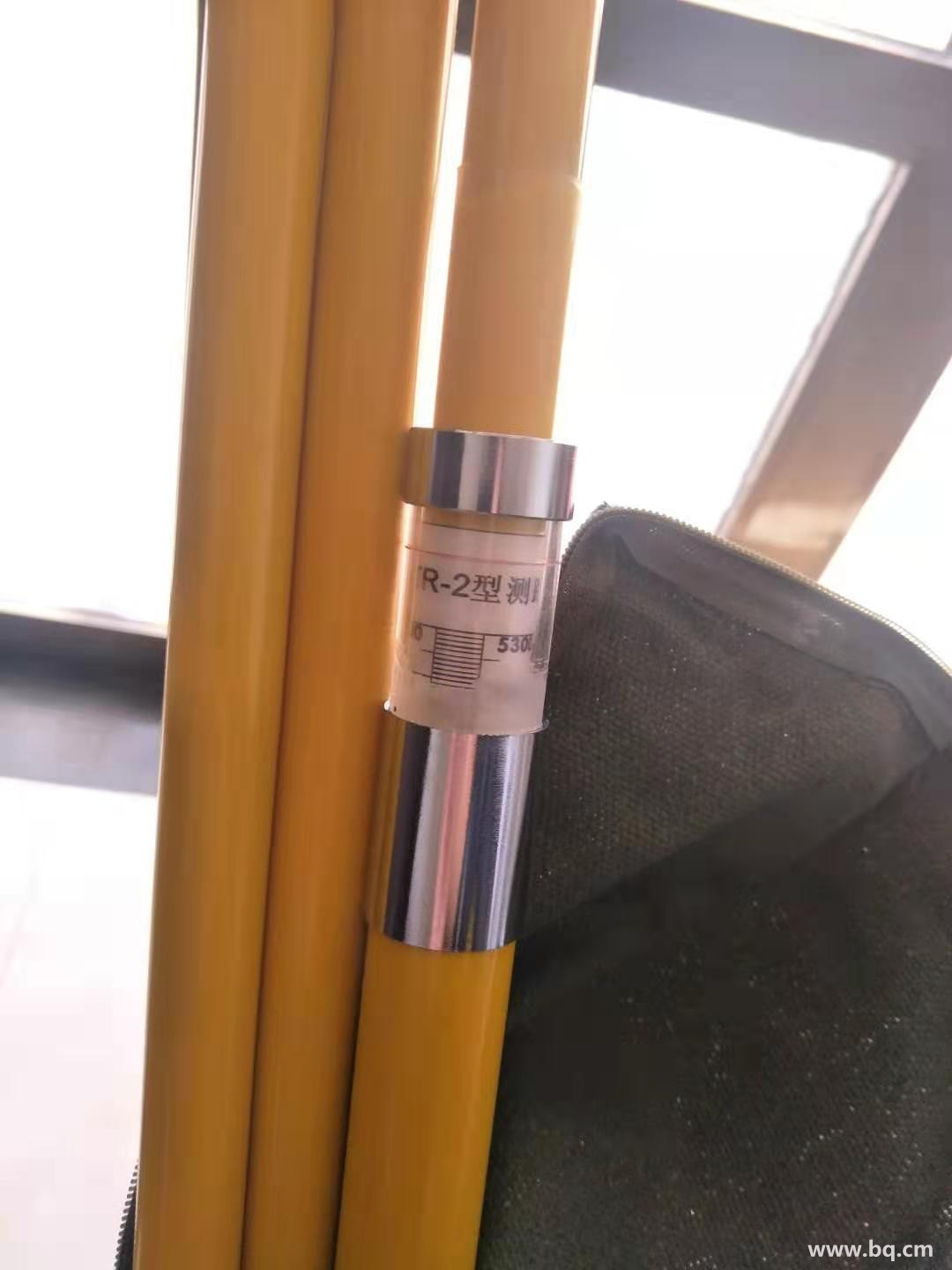

TR型測距器是把三角法測量原理和電子計算器結合在一起的用于電氣化
鐵路接觸線幾何參數地面測量的計測工具。

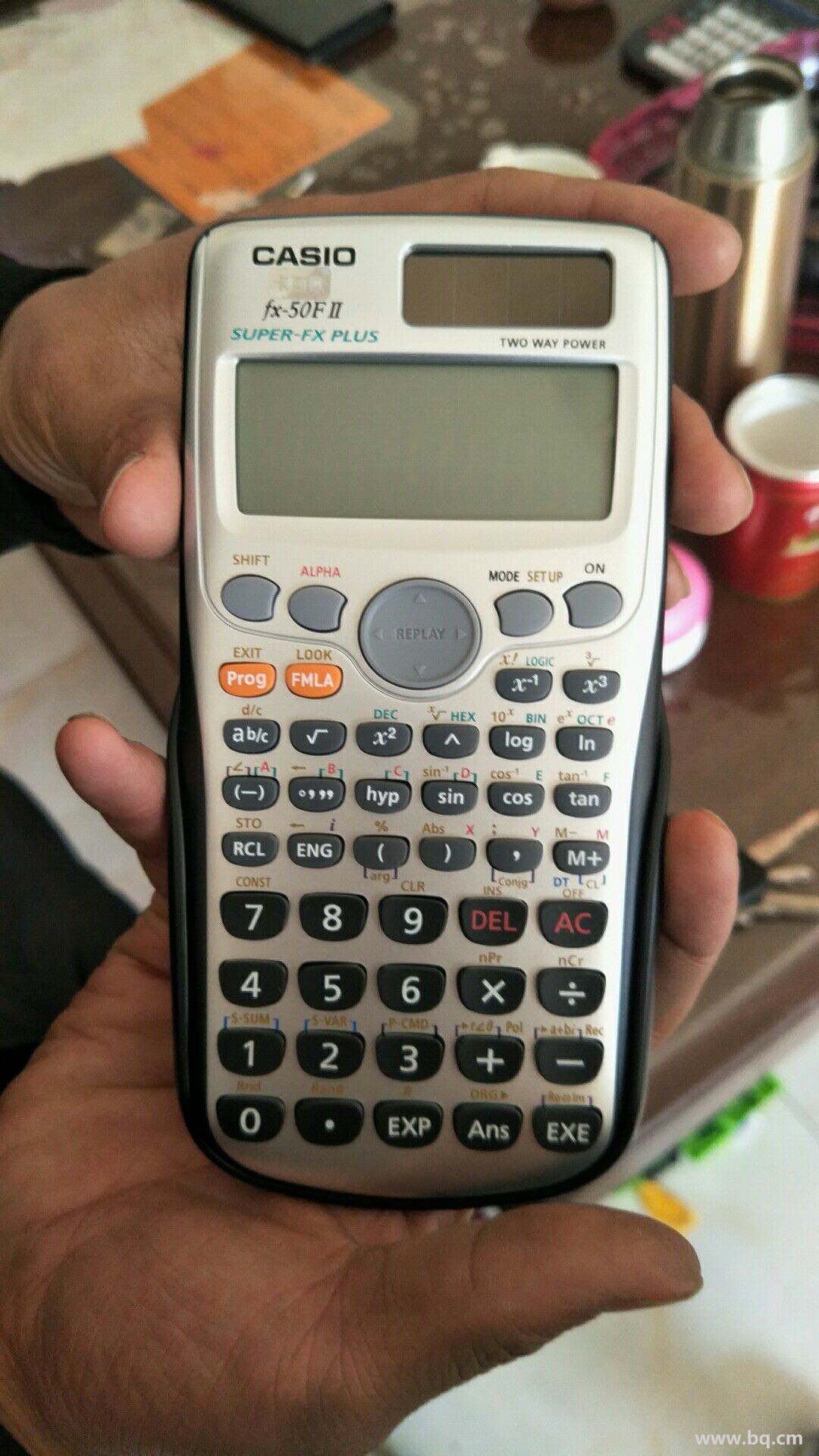

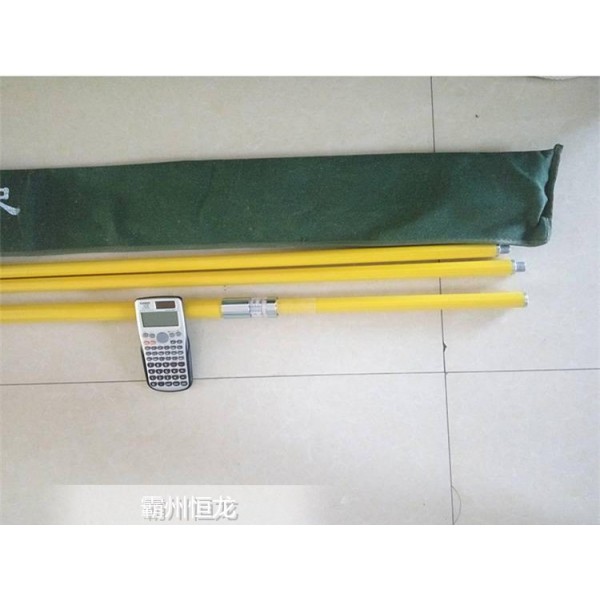

規格：6.7米（可配1米加長桿）、配卡西歐計算機
一、操作方法及步驟
（一）測量接觸線拉出值和高度
1、將絕緣測桿依次聯接牢固后，懸掛在接觸線揚測點上。
2、松動端頭，拉出刻尺，使端頭密貼鋼軌內側面，讀取刻度值（注意要讀到毫米級），此值為接觸線至鋼軌內側面的距離。
3、再將測桿移至另一鋼軌，Zui第er步相同，讀取另一刻度值。
4、將電子計算器電源開關打至ON/C
5、按comp鍵，此時顯示器的右邊顯示[1]。將所測的一個刻度值輸入給計算器（按下相應的數字鍵）。
6、按comp鍵，顯示器的右邊顯示[2]。將所測的另一個刻度值輸入給計算器。
7、按comp鍵，顯示器的右邊顯示[3]，將1440輸入給計算器。[軌距對計算影響較小，為操作上方便，用1440代替軌距平均值1435]
8、按comp鍵，顯示之字值（拉出值）。
9、按comp鍵，3秒鐘后顯示接觸線高度值。
二、測量線岔位置
1、將絕緣測桿懸掛在線岔的交叉點處。
2、拉出測尺，使其端頭緊貼導曲線處一內軌的軌頭內側面，讀取刻度值。
3、用鋼卷尺測量導曲線處兩內軌之距離。
4、移動測尺測量交叉點至另一內軌之距離，讀取刻度值。
5、將計算器電源開關打至ON/C，按comp鍵，輸入一刻度值；再按comp鍵，輸入另一刻度值；再按comp鍵，輸入軌距。再按comp鍵，顯示交叉點相對于橫向中心位置的距離；再按comp鍵，顯示交叉點至軌面高度。
6、測量交叉的接觸線相距500mm處的位置時，先估計兩接觸線相距500mm處的位置，然后將測桿分別懸掛在這兩點上，測量出導線至交叉的兩內軌之距離，然后分別計算出該兩點相對于兩內軌的水平距離和高度進行判斷。
三、測量Ding位器坡度
1、將絕緣測桿懸掛在定位管某點上，按照測接觸線拉出值和高度值的方法，測出該點相對于線路中心的橫向距離和高度。
2、再將測桿懸掛在定位管的另一處，依照上述方法同樣測出該點相對于線路中心的橫向距離和該點的高度值。
3、將計算器關機后再開機（先按OFF鍵，再按ON/C鍵），然后再將所測出的高度差除以橫向距離之差，其商即為定位管坡度值。
注意：①要采用測定位管坡度的掛勾。②在把同一鋼軌至所測點的距離向計算器輸入時，前后次序應一致
