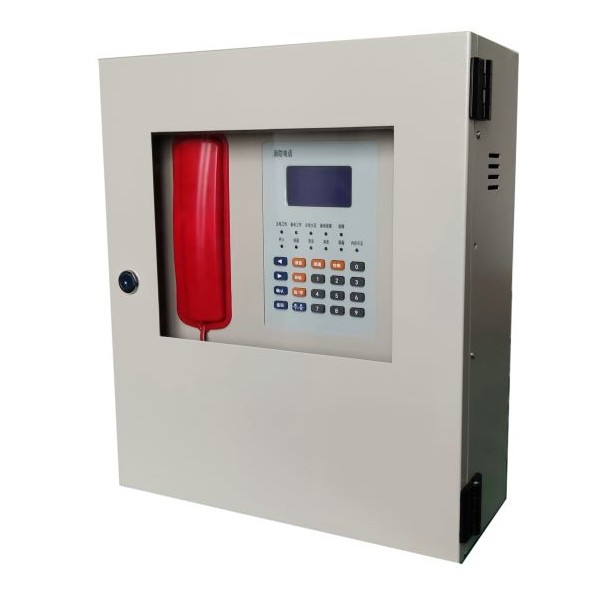

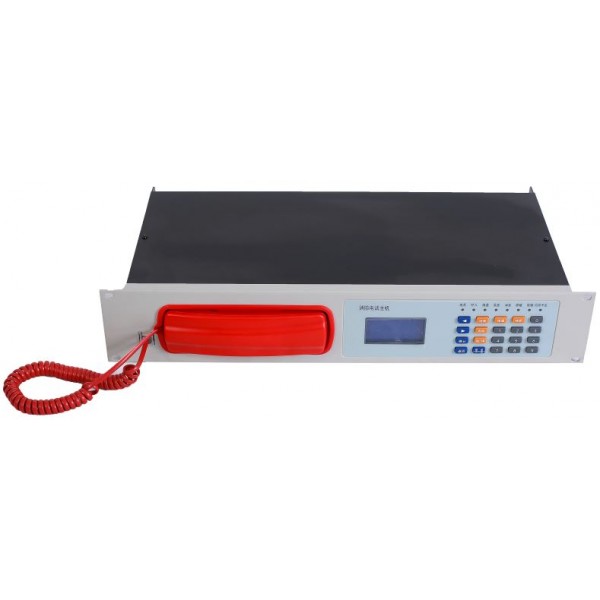

DH9361光纖緊急電話主機/光纖緊急電話分機/管廊緊急電話系統

一、概述：

1）應用范圍：發生緊急情況時，控制室和現場的通訊以及消防滅火指揮和疏散救援等特

殊應用場合；城市管廊、地鐵、隧道、港口等具有較遠通訊距離需求的場合。

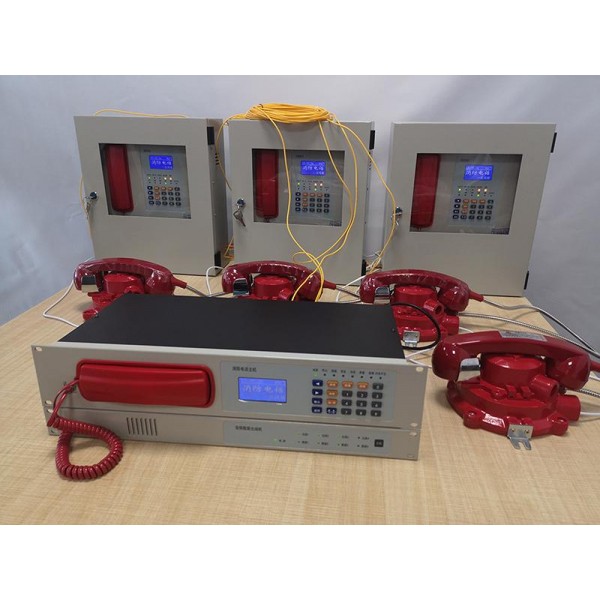

2）本設備可以單獨使用，也可以和同型號設備通過我公司的KT9301 系列光端機進行光纖

聯網，實現主控制室與區域控制室或各區域分機之間的呼叫/通話等功能。

a、系統聯網設備包含：DH9361 消防電話主機、KT9301 系列音頻數據光端機、DH9272 系

列消防電話分機、DH9273(A)系列消防電話插孔等部件；

可選組件包括：DH9277 總線浪涌保護器、DH9279 總線隔離器、KT9302 信息編輯適配器等

b、系統聯網使用時，電話主機可以通過菜單設置為“系統總機”或“區域主機”；

c、系統聯網使用時，可以包含17 臺消防電話主機和1683 部電話分機部件；

d、區域主機可以通過菜單設置為“不轉接”“自動轉接”“延時轉接”等方式，當本區

域分機呼入，本機未能及時接聽時，可以按預定方式轉接至系統總機；

e、系統組網使用時，光纖傳輸距離可以達到25km 以上（單模單纖）；

3）本設備采用我司的二總線技術，實現了供電與通訊、語音信號在兩根線上并

行傳輸，接線時不分極性，方便施工及調試。

4）本設備可以與本區域內分機相互呼叫并進行全雙工通話，主機可同時與5 部分機

進行通訊；當作為“系統總機”使用時，系統總機與各區域主機或各區域分機之間可相互呼

叫并進行全雙工通話，可以與5 臺主機或分機進行通訊。

5）本設備具有分機位置備注信息功能，可以通過鍵盤輸入或使用專用工具（KT9302 信息

編輯適配器）通過電腦寫入。

6）本設備具有非常完善的檢測措施，可實時監測總線狀態及分機狀態，當線路發生開路

或短路故障/或分機“掉線”時可以發出聲、光報警提示。故障排除后，可自動恢復。

7）本設備采用全數字量控制，各功能單元采用ARM 集中控制，并結合軟硬件技術，

所以能適應各種復雜環境應用。采用硅膠鍵控制，手感好。

8）本設備具有記錄和顯示呼叫、應答時間的功能；并能查詢顯示不少于1000 條時間記錄；

系統總機可以通過菜單操作查詢各區域主機保存的時間記錄。

9）本設備采用數字錄音技術，可靠，壽命長，通話自動錄音；單臺設備錄音時間

不少于120 分鐘。

10）本設備具有自檢功能，能對顯示、發聲器件進行檢測。

11）執行標準：《消防聯動控制系統GB 16806-2006》及第1 號修改單。

二、主要技術指標：

1） 供電電源：DC24V±10％ 電流：≤1A

2） 話音頻響：300～3400Hz（±3dB）

3） 傳輸衰耗：≤5dB

4） 線路條件：分機端電壓不小于18V

線材：應使用屏蔽線或雙絞線，線徑應在1.5 平方毫米以上，布線長度若超過1

千米，線徑應適當加粗；若使用屏蔽線，屏蔽層應一端接地。

線間絕緣電阻 ≥ 20kΩ 線間電容 ≤0.7μF

5） 總線長度：≤1200 米

6） 錄音時間：大于120 分鐘

7） 時鐘誤差：﹤6s/天

8） 工作環境：溫度0～40℃，相對濕度小于95﹪。
