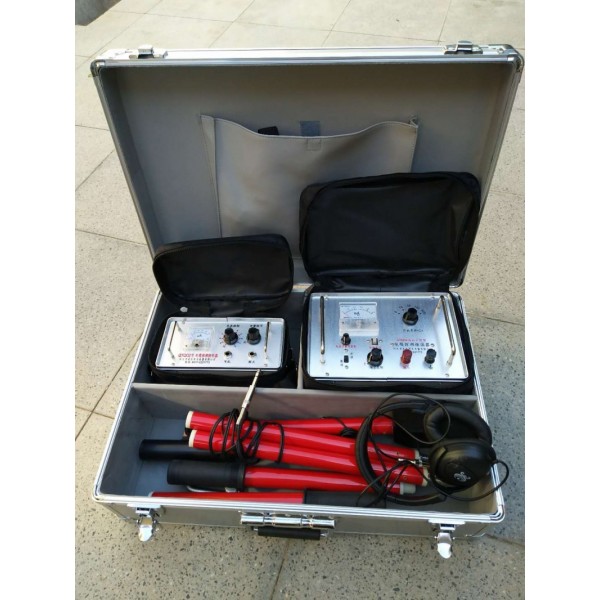

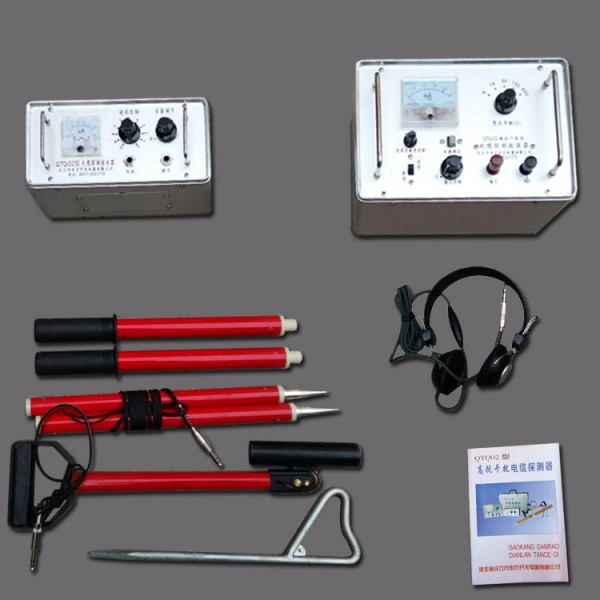

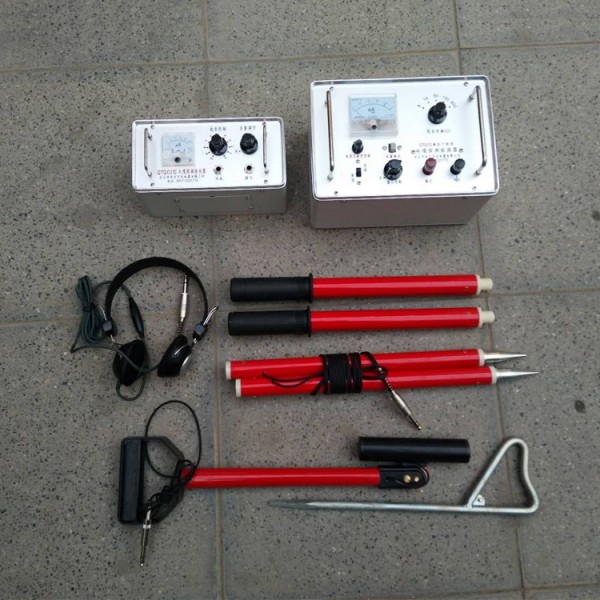

電纜探測儀是通信、電力電纜施工和維護工作中的常用儀器，可以測定地下電纜及金屬管線的準確位置和埋設深度，或測定架空電纜芯線障礙的準確部位，即測定線路的短路，斷路，漏電等故障，是一款電纜故障探測儀，由于電纜探測儀具有高度抗干擾能力，故稱為“高抗干擾地下電纜探測儀”.

一、基本原理：

由振蕩器產生一個音頻信號電流，流經被測電纜（金屬管線）通過大地構成回路。此電流在被測系統周圍產生磁場，磁力線透過大地傳到地面，在地面上用一探測線圈拾取磁場信號，經電纜探測儀選頻放大以后用耳機監聽，因此檢驗這一磁場的變化就可以判斷地下金屬管線的位置。同樣原理可以在電纜鉛皮外檢驗內部芯線的障礙部位。

本儀器具有高度抗干擾能力，是因?yàn)檎袷幤鞣乓粜盘栴l率選擇在512周，正置于電力干擾諧波之外，避開了它們的干擾，電纜探測儀僅對512周信號放大，對其他頻率信號均有足夠的衰減，從而保證了儀器工作的可靠性。

二、電纜故障探測儀用途及使用范圍：

1、探測地下電纜的走向及埋深。采用電纜芯線放音，用一號探頭探測，埋深在1.5米以內的電纜有效探測距離大于25公里。埋深在2.5米以內的電纜有效探測距離大于10公里，平面位置誤差大于5厘米。

2、探測地下金屬管線（油管、汽管、水管）的走向及埋深，由金屬管線放音（電纜鉛皮放音），用大號探頭探測。電纜故障探測儀有效探測距離大于1000米，有效探測深度在200米內可達7米，在600米內可達5米，在1000米內可達3米。

3、探測架空電纜芯線障礙的部位。架空電纜芯線的混線、地氣，其障礙點接觸電阻小于2000歐時，用二號探頭能準確地判斷障礙們置。

4、如配置一具測量探針（接地規），便可以測量地下塑料電纜絕緣不良（地氣）點的準確位置?？稍?/span>15公里內查找漏電阻在2.5兆歐以下的絕緣不良障礙。無屏蔽的地下直埋塑料電纜的混線，地氣障礙點，也可用一號探頭在地面上探測出來。
