一、公司簡介：

山東翔宇數控機床有限公司主要致力于金屬帶鋸床、加工中心、數控車床、搖臂鉆床、立式鉆床、立式銑床、臥式銑床、炮塔銑床、鉆銑床等產品的研發、生產。

二.產品概述:

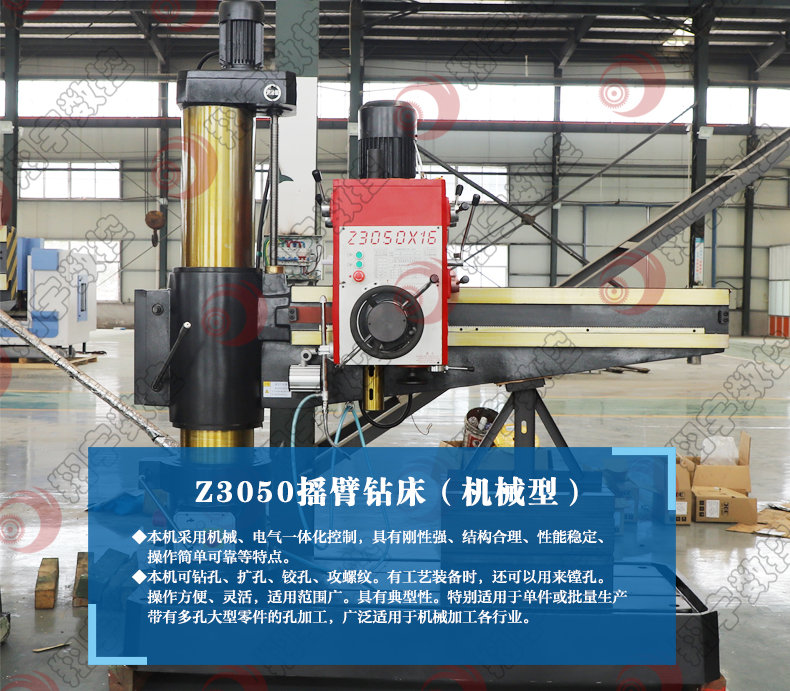

Z3050液壓搖臂鉆床，鉆孔直徑50mm，液壓鎖緊，液壓變速。主軸箱可在搖臂上左右移動，并隨搖臂繞立柱回轉±180°的鉆床。搖臂還可沿外柱上下升降，以適應加工不同高度的工件。較小的工件可安裝在工作臺上，較大的工件可直接放在機床底座或地面上。廣泛應用于單件和中小批生產中，加工體積和重量較大的工件的孔。適用于鍋爐、橋梁、機車車輛和造船，機械行業，等行業

三．產品特點

1、經專業化設備連續加工，確保基礎部件精良。

2、采用液壓預選變速機構，可節省輔助時間。

3、主軸正反轉，停車（制動），變速、空檔等動作，用一個手柄控制，輕便快捷。

4、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。

5、16級主軸轉速與進給可選配出經濟的切削。

6、搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定，延長了使用壽命。

7、有完善的保護裝置和外柱防護。

8、在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久和整機的使用壽命均為加大延長。

9、新工藝涂裝和不斷改進的外觀展示時代風范
四、主要結構：

搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。

內立柱固定在底座的一端，在它的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。

主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上

五、運動形式：

當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：

（1）搖臂鉆床的主運動為主軸的旋轉運動

（2）進給運動為主軸的縱向進給

（3）輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿?fù)u臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。

六、主要技術參數：

五、安裝調試 完善籌備：

產品交付前提供詳盡產品使用條件準備清單，包括地基圖紙，安裝輔助起重設備，輔助物料，電力、氣源等技術條件，必要時提供現場籌備指導。交付：程序化安裝調試，保證產品交付有序、及時，有效縮短用戶生產準備周期，盡早投入使用。 個性化偏好設置：可依據需求，提供產品個性化功能、參數設置服務，以滿足用戶操作習慣，發揮效率。

本信息由翔宇數控機床于2021年3月8日發布，長期有效，YY
