首頁 > 供應 > 機械網 > 閥門 > 氣動閥 > 上海代益閥門有限公司 > 氣動三通球閥 內螺紋氣動三通球閥
點擊下圖片即可查看大圖

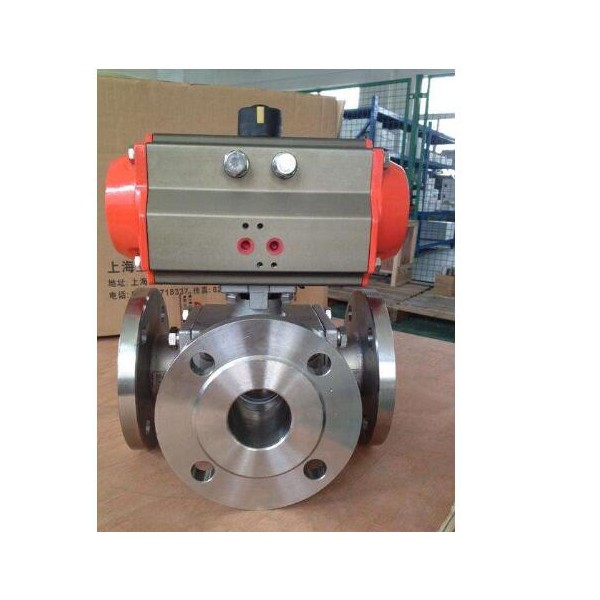

氣動三通球閥 內螺紋氣動三通球閥
關于氣動三通球閥 內螺紋氣動三通球閥信息的二維碼

手機掃描查看

  • ￥: 188.00元/臺
  • 起訂量：1 臺
  • 可售數量: 80000 臺
  • 支持批量采購
  • 發布時間：2021-03-05 16:10

產地：上海 | 歸屬行業：氣動閥

品牌：上海代益閥門

有效期至：長期有效

聯系人: 黃志勇

手機：13801958530

聯系地址：大葉公路5995號

公司網址: http://dyvalve.b2b.bq.cm/

已有89人關注
分享：
企業信息

上海代益閥門有限公司

免費企業 第?1?年

    認證信息

  • 實名認證
  • 信用認證
  • 商品合格
相似產品推薦
更多
  • 產品詳情
  • 聯系方式
  • 產品評價
  • 型號：Q614F
  • 規格：齊全
  • 供貨總量：80000 臺
  • 發貨期限：自買家付款之日起 1 天內發貨
  • 所在地：上海

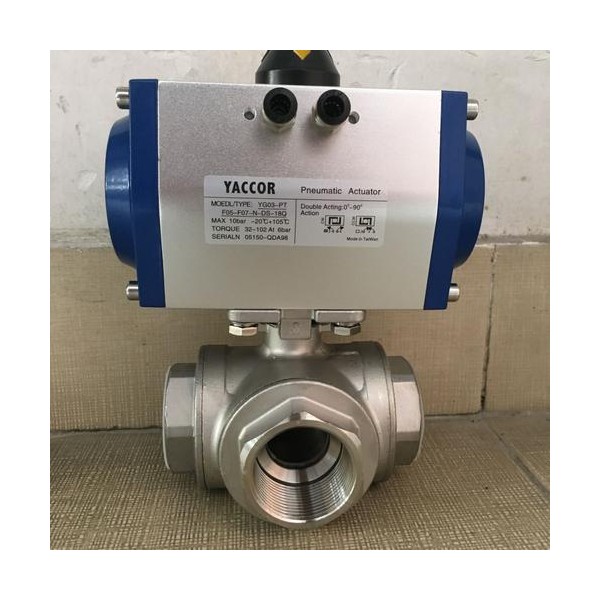

氣動內螺紋三通球閥

上海代益閥門專業生產氣動內螺紋三通球閥，氣動三通球閥，內螺紋氣動三通球閥，不銹鋼氣動內螺紋三通球閥，法蘭氣動三通球閥，鑄鋼氣動內螺紋三通球閥，Q614F氣動內螺紋三通球閥。

氣動內螺紋三通球閥Q614F/Q615F

概    述
     氣動內螺紋（對焊式）球閥是由雙（單）作用氣動活塞式執行器和內螺紋（對焊式）球閥組成。其閥體可分為整體式、二段式、三段式。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕功等工業部門。

工作原理
     當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°
     □氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。
     □回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置
     □定位器可調節閥門管道流量

氣動執行器主要技術參數



氣動執行器
型號 QW-TZ精小型系列、AT單作用系列
控制形式 雙作用/單作用
作用形式 切斷/調節
氣源壓力 0.4 ～ 0.8 MPa
最大回轉角度 90°～92°
回信器 AC220V  AC110V  DC24V
控制信號 電信號：0～0Ma  4 ～20Ma 氣信號：0.02 ～0.1 MPa
控制氣源 潔凈、干燥壓縮空氣
工作溫度 -20℃ ～ +90℃

閥體主要零件材料
零件名稱
閥體
球芯
閥座
閥桿
填料
Q611F-16
Q611F-25
304
0Cr18Ni9
增強聚四氟乙烯
0Cr18Ni9
增強聚四氟乙烯
316
0Cr17Ni12Mo2
增強聚四氟乙烯
0Cr17Ni12Mo2
增強聚四氟乙烯

主要性能規范
型 號
公稱壓力
 PN（MPa）
試驗壓力Ps（MPa）
工作溫度
（℃）
適用介質
殼體
密封
Q611F-16P（R）
1.6
2.4
1.76

-20～150

水、蒸汽、油品、酸類
Q611F-25P（R）
2.5
3.75
2.75
Q611F-40P（R）
4.0
6.0
4.4

氣動執行器主要部件材料
零件名稱
缸體
端蓋
活塞
軸
O型圈
螺栓
QW-TZ
AT
鋁合金型材
硬質陽極氧化
壓鑄鋁合金
環氧樹脂噴涂
壓鑄鋁
鋼
鍍鎳磷合金
NBR
SUS304

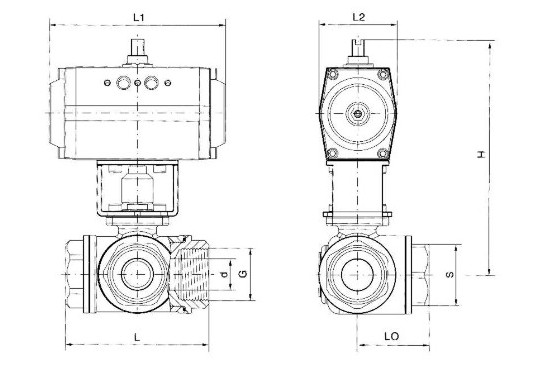

主要外型連接尺寸Q61（4、5）F
公稱
通徑
DN(mm)
外型尺寸
16~6.4Mpa
G
L
LO
H
L1
L2
S
d
15
1/2″
68
34
130
140
62
26
10
20
3/4″
78
39
135
140
62
32
15
25
1″
86
43
139
140
62
38
20
32
1-1/4″
111
55.5
158
164
75
49
25
40
1-1/2″
126
63
165
164
75
56
32
50
2″
143
71.5
202
190
91
78
38

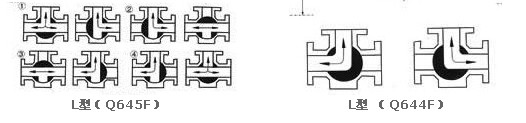

三通球閥介質流向原理

三通球閥分L型和T型，介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
