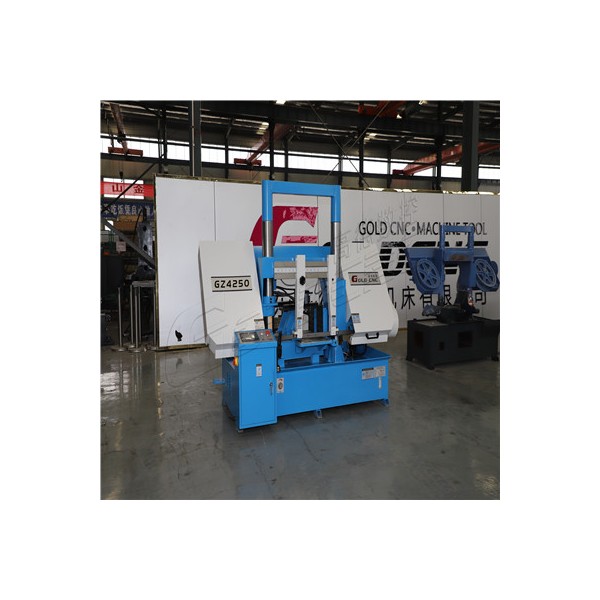

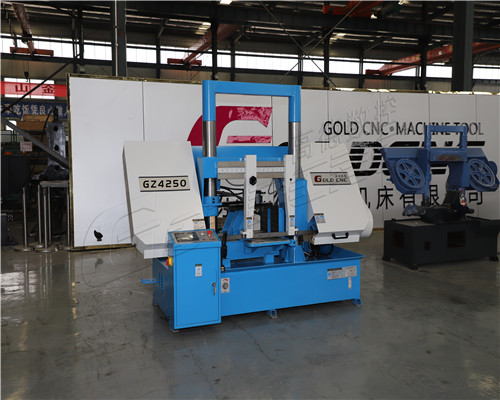

GZ4250全自動金屬帶鋸床
一、機床的主要用途:
本機床用于切割高度≤500mm,寬度≤500mm的大型鋼胚,亦可在選取適當?shù)墓に噮?shù)后,切割各種黑色或有色金屬材料。
二、機床的主要特征:
1、機床通過機械、電氣、液壓的配合,具有自動夾緊、自動進刀、切割完畢鋸架自動上升(即退刀)的功能。
2、進給速度,在給定的范圍內,可進行無級調整。
3、由于其切削刀具,采用進口薄片的雙金屬帶鋸條,因此,切口窄,耗材少,所需動力小,是大、中型企、事業單位切割大型鋼胚、大型模具鋼胚的一種具有顯節材又節能的切割刀具。
4、加強型可調式鎢鋼夾持片,確保鋸切精度。
5、鋸架上下升降,由紫外線接近開關控制,送料控制返回原點時,由紫外線接近開關控制(常開)。
6、送料長度尺寸由光柵尺檢測,光柵尺檢測有效范圍500mm。
7、人機界面支持雙通訊口聯機功能,可同時連接2種不同通訊格式的,架構多機聯機網絡。
8、 可編程,全自動控制。
9、光柵尺檢測送料長度。
10、材料夾緊采用油缸夾緊。
11、可同時疊加多根材料鋸切。
12、線速度根據不同材料鋸切,給定不同線速度,達到不同的鋸切效率。
三、機床自動控制系統
1、全自動控制人機界面通過機械、電氣、液壓的配合,具有自動送料、自動切削等系統來控制工作循環。
2、在操作系統里分為手動與全自動工作,由人機界面轉換控制。
3、在帶鋸床上裝有二組虎鉗,一組用來鋸料時夾緊,自動送料由另外一組虎鉗夾緊通過油缸工作來控制送料。送料長度由紫外線接緊行程開關控制,送料時由光柵尺自動檢測數據控制,由PLC轉換鋸床切割工作,自動送料返回原點。
4、數控帶鋸床適用于大批量同規格材料鋸切,性能穩定,效率高。
5、人機界面取代傳統控制面板功能,數字設定、指示燈等,隨時顯示設備狀態,操作指示,參數設定。(在人機界面電腦上輸入鋸切長度、鋸切數量,輕松一按啟動按扭LCD顯示液晶屏,鋸切輸入鋸切數量完成后,鋸床自動停機等其它功能。
6、由PLC可編程,設定鋸切全過程的自動程序。
7、送料長度采用光柵尺控制,準確精度高,長度誤差<0.30mm。
8、可由數控控制單程自動送料長度500mm。
四、主要配置表:施耐德電氣,日本NACHI軸承,博新減速機,漢達液壓系統,龍頭油泵,龍頭電機
五、 隨機附件:帶鋸條兩根,托料車一臺,工具箱一套,說明書一本。
六、主要技術參數:
產品型號 |
GZ4250 |
鋸切能力 |
●500▄500W×500H; |
帶鋸條線速度 |
27*45*69 |
帶鋸條規格 |
41*1.3*5800 |
主電機功率 |
5.5 |
液壓電機功率 |
0.75 |
主傳動結構 |
蝸輪傳動 |
工作加緊方式 |
液壓虎鉗 |
帶鋸條張緊方式 |
手動 |
外形尺寸 |
2800*2300*2050 |
