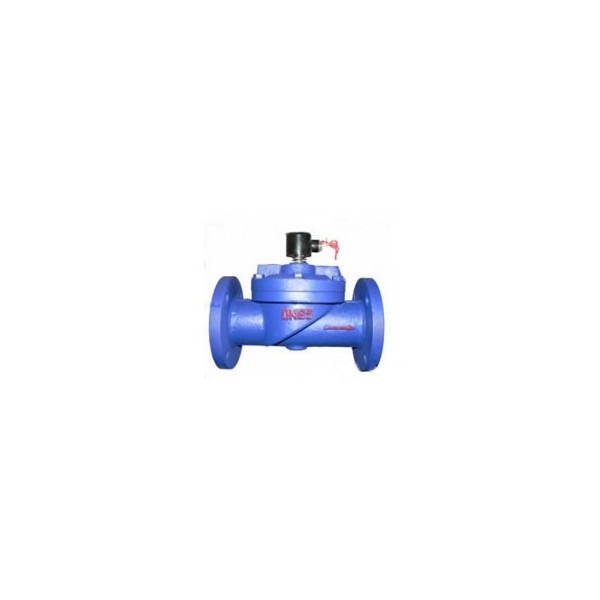

江森水用電磁閥

產品用途：
江森自控閥門選用于以水或液體為工作介質，可自動控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等優點。

使用原理：
本閥為二次開閥的先導式電磁閥，其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。
常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閉。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉狀態。
技術參數：
1、環境溫度：0~+50℃
2、適用介質：水（無大顆粒雜質）
3、最大工作壓力：0.4Mpa（特殊要求：0.8Mpa）
4、最小工作壓力：0.05Mpa
5、適用電源：AC:380V、220V、110V、48V、36V、50Hz、
DC:220V、110V、24V、12V
電源允許波動：-10%~+10%
6、功率：AC:20W DC:18VA
7、介質溫度：0~60℃
8、開閉時間：150ms~200ms/次
9、本系列產品具有閥內自動放水、過濾功能，采用全封閉型防水線圈。
工作介質
水、粘度≤4°E油及其它非腐蝕性液體
介質溫度(°C)≤60
公稱壓力(Mpa)1.0
工作壓差(Mpa)0.05～1.0   0.1～1.0   0.15～1.0
電源電壓
AC200V，其余規格可作特殊訂貨(36V、12V、24V)
流量系數(Kv)
按JB/T7352-94規定
泄漏量(ml/min)
按JB/T7352-94.F規定
公稱通徑10  15  20  25  32  40  50  65  80  100
125  150  200  250  300
功耗(VA)17  30
公稱通徑：DN
內螺紋連接  法蘭連接   內螺紋
