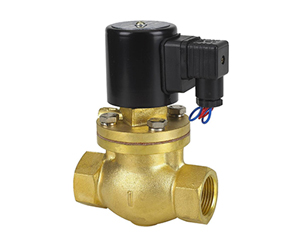

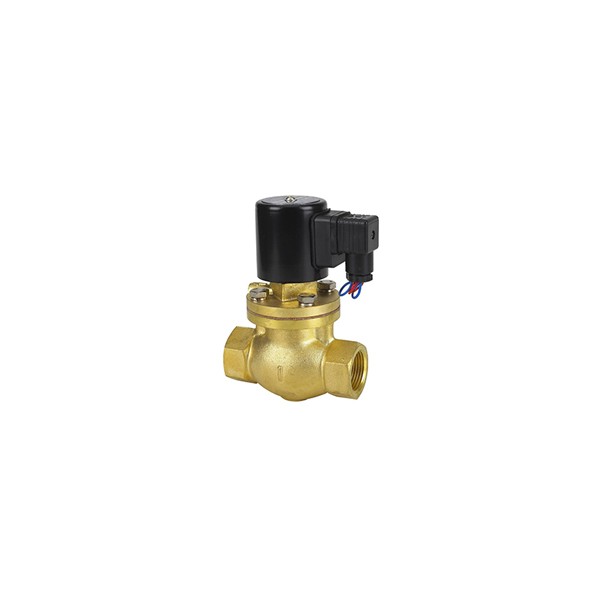

江森蒸汽電磁閥

用途

本閥適用于以蒸汽熱水為加熱介質，進行溫度自動空骯臟的執行機構?？蓪?duì)蒸汽加熱器、散熱器、干燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸染機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行而二位式自動控制和遠程控制。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系列。

主要特點介紹

耐熱：電磁部分、密封件部分用特種耐高溫電工材料和密封材料，并應用了各種隔熱措施。

耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。

耐冷凝：蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。

結構原理

本閥是由副閥和主閥兩部分大部件構成的先導式二次開閥的電磁閥。是靠副閥的啟閉來控制主閥的通斷。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，在斷電常位時，副閥口封閉，主閥呈斷路，當電訊號進入導閥線圈時，活動鐵芯受電磁力作用吸上打開副閥口，主閥閥杯內壓力導速消失，介質壓力將主閥發吧托上，開啟主閥口，工作介質便可流通。但當電訊號消失時，活動鐵芯復位，封閉住副閥口，工作介質自平衡孔進入閥杯內，當壓力趨于平衡時，靠主閥彈簧，閥杯自重及介質壓力使閥杯下移，嚴密封住主閥口，閥又呈關閉狀態。常開電磁閥，在斷電常位時，由彈簧作用，副閥口打開，主閥流通。當電訊號進入副閥線圈時，活動鐵芯受電磁作用吸下，副閥口封閉，工作介質經平衡孔進入閥杯內，當壓力趨于平衡時，靠主閥，彈簧、閥杯自重及介質壓力使閥杯下移，嚴密封住閥口，閥門呈關閉狀態。當主閥斷電時，電磁力消失，副閥找開，主閥杯內壓力迅速消失，介質壓力將主閥閥杯托上，開啟主閥口，介質流通，閥呈開啟狀態。

使用保養

1. 建議使用單位派專人負責使用保養。

2. 電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使有。

3. 應定期清洗大閥內外及銜鐵吸合面的污物。注意不要損壞密封面。

4. 電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥 應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。

5. 電磁閥從管路上卸不用時，應將內部及零件試凈并用壓縮空氣吹凈儲存。

6. 使用較長時，如閥塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。

7. 工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄露。

訂貨須知

1. 訂貨時請注明型號、公稱通徑、公稱壓力、工作介質、工作壓差、介質溫度、電源電壓及頻率，介質粘度。

2. 電磁閥正常工作時的電壓為220 V，如果超過此范圍，請訂貨時注明電壓波動量，其它規格電源電壓可作特殊訂貨。

3. 閥門的開通時間達12小時以上，請選用常開式電磁閥。當使用 環境周圍有易燃易爆品，請選用防爆型電磁閥。
