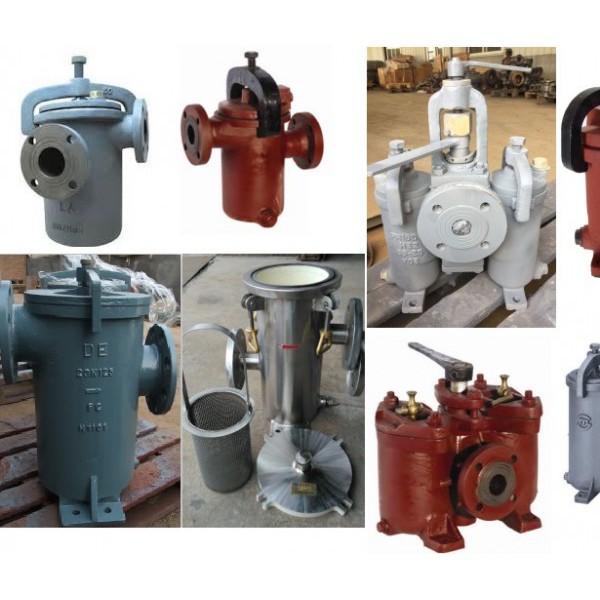

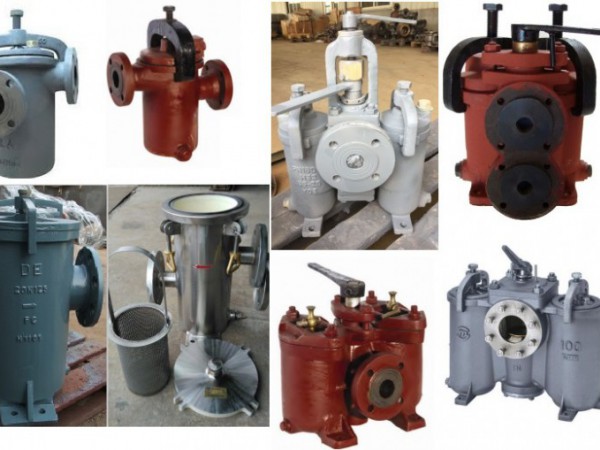

船用低壓粗油濾器CB/T425-94。 船用低壓粗油濾器 CB/T 425-94
本產品適用于工作溫度80C0的船舶燃油和滑油管系。
產品的設計與制造是船舶行業標準CB425-94 的基礎上,結合現代船舶的要求進行了改進設計,形成本公司的594NTDF2Y系列企業產品。
油濾器的本體和蓋的材料為HT200,塞芯材料為ZQAl9-2, 磁性塊材料為AINiCo5,濾網材料為1Cr18Ni9Ti或H62;油濾器濾網過濾有效面積與公稱通徑截面積之比不小于5;油濾器密性試驗和強度試驗,壓力為0.75MPa, 持續時間不少于5min,應無滲漏;油濾器內腔除銹清潔后涂防銹油,外表面涂防銹底漆和淺灰色面漆各一度;
低壓粗油濾器的型式為:
A型法蘭連接尺寸按CB/T46的直通雙聯油濾器;
AS型法蘭連接尺寸按GB2506的直通雙聯油濾器。
公稱壓力 PN (MPa)公稱通徑 DN (mm)濾 網 規 格
方孔間距/網絲直徑 (mm)
0.420-1000.75/0.26;0.40/0.22;0.25/0.16;0.18/0.13;0.16/0.09.
DN50,濾網規格為0.4/0.16,法蘭連接尺寸按GB569的低壓粗油濾器標記為:
雙聯油濾器 A50-0.25/0.16 594NTDF2Y/A-50-00
DN50,濾網規格為0.4/0.16,法蘭連接尺寸按GB2501的低壓粗油濾器標記為:
雙聯油濾器 AS50-0.25/0.16 594NTDF2Y/AS-50-00
