GD-20倒角機的技術參數：

型號：GD-20倒角機

外形尺寸：1240*940*1500mm

電機型號:y112m-4 4kw/1440y/min

主軸轉速:7.7y/min

鋼板抗拉強度:δb(kgf/mm2) < 40

鋼板舉例: a3鋼板 16mn鋼板 1cr18nigji鋼板

寬度:wmm 20 16 12

進料速度:vm/min ∽2.9

厚度:45h(mm)

適用鋼板厚度:6-45mm

大斜邊寬度 :20/16/12mm

直邊 :2mm

坡口角度范圍:25-55

滾刀直徑:200mm

電機功率:4kw

GD-20倒角機的機體結構：

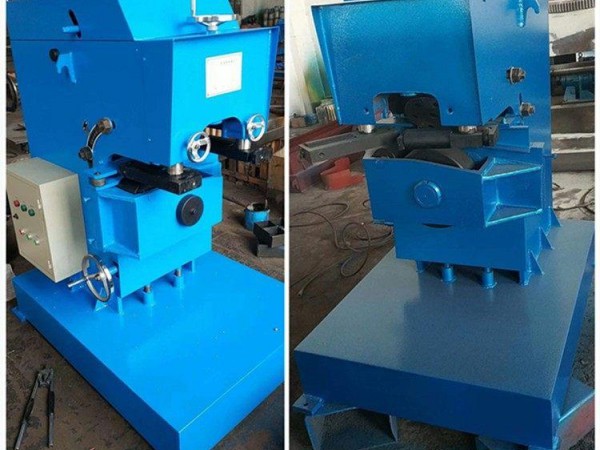

稻香GD-20臺式倒角機：由機體、外角倒角工作臺、定位托臺、內角倒角工作臺、內角轉動刀頭、外角轉動刀頭、電動機和傳動機構組成，在機體水平上板上垂直安裝內、外角轉動刀頭，其下端軸部設置傳動機構，垂直升降的內角倒角工作臺中心的內角刀頭露孔中露出內角轉動刀頭，位于上述外角轉動刀頭正上方定位托臺下側的凹槽與外角倒角工作臺的外角刀頭露孔相結合，端面上構成外角轉動刀頭露出的外角刀頭露孔，外角倒角工作臺與機體水平上板之間設置升降裝置，使外角倒角工作臺垂直升降，以使外角刀頭露孔中外角轉動刀頭露出可以調節。

GD-20倒角機的工作原理：

GD-20倒角機利用滾動剪切的原理，在滾刀旋轉帶動鋼板前進的相對運動中，將鋼板的邊角切除，能滿足鋼板、不銹鋼板及16Mn板等焊接前的坡口需要，加工的坡口尺寸正確，表面光潔。同氣割開坡口的方法相比，能耗低，坡口速度快（為氣割的三倍以上），且不需清毛刺。

GD-20倒角機的使用說明：

GD-20滾剪倒角機出廠前均已經整機調試，安裝時，只需按通電源，開車前觀察刀具是否與其他東西相碰，然后空車運行，如方向正確，即可投入使用。對于寬大，笨重的工件，根據具體情況，可在二端加設專用架子，用于擱置工件，架子上應裝有滾輪，使工件能滑動，否則容易損壞刀具。
