1． 山東CT-2超聲波圍巖裂隙探測儀作用及價格

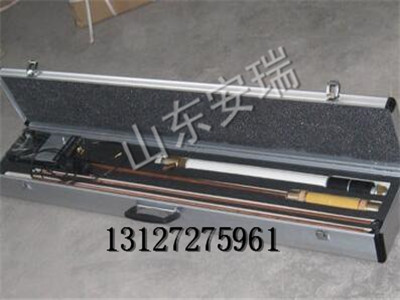

CT-2Z探測儀主機圖片，新疆圍巖裂隙探測儀價格，CT-2T圍巖裂隙探測儀探頭，圍巖探測儀

為了達到精益求精我們山東安瑞耗時兩年終于研究出了這款設備，當當當當、、、那就是CT-2超聲波圍巖裂隙探測儀，我們證件齊全，一臺機器有三張證件，整體一張，探頭一張，主機一張。我們這個探測儀看似繁瑣操作也很簡單的，下面我給大家介紹一下咱們這個探測儀的使用方法吧！

CT-2圍巖裂隙探測儀使用方法

測試前檢查

電源電壓：開機后，紅色電源指示燈亮。每組電池可測5～10個鉆孔。

探頭絕緣電阻：換能器正極對絕緣電阻應≥500MΩ,否則將影響儀器的發射和接收能力，甚至不能正常工作。簡易判別方法：將兩個換能器接線螺母分別接儀器左邊的發射接線柱，打開電源開關后每5—7秒應有一次“啪、啪”的響聲，若不響說明換能器有問題，需檢查導線是否有開皮短路等現象或更換。

3.TC-BA-Ⅱ(CT-2)型超聲波圍巖裂隙探測儀技術特性

(1)主機

防爆類型: 礦用本質安全型            發射電源：450～500V

分 辨 率：0.1us                     外型尺寸: 206*102*57mm

重   量：600g

(2)探頭

主   頻：33KHz                      外型尺寸: ?36*220mm

導   線：射頻電線20m               鉆孔直徑：?41～45mm

(3)電源

電   池：6節5號普通堿性干電池     工作電壓：5V

工作電流：80mA

（2）測試工作

①鉆孔掃眼，清出孔中巖（煤）粉和碎石（煤）碴；

②將探頭送至孔底，封孔器插入孔口并固定好（兩幫向下扎鉆孔不用封孔器）；

③注水。測桿尾端有連續水流出時，表明水已注滿；

④測試讀數，將探頭向外逐次抽動10mm，讀數計時；

CT-2超聲波圍巖裂隙探測儀測試方法：

測試時先將探頭放入測孔最深處，用封孔器封好孔，注滿水。然后開始測試，每次從里向外移動一定距離，重復計下儀器讀數3-5遍，一直測到孔口或測到破碎嚴重地方為止，在測試過程中便可以初步判斷出巖體的松動范圍。待做出聲速V與孔深L的變化曲線，即V=f（L）曲線，便可以比較精確地判斷出巖體的松動范圍[3]  。

井下實測時，在一個斷面布置5～7個測孔，如圖1(a)所示。用單孔法（發射、接收探頭在同一個鉆孔）或平行雙孔法（一發射、一接收），實測得孔深—聲速曲線，確定每個孔的松動圈邊界。將各孔松動圈邊界相連，即得巷道圍巖松動圈的形狀和范圍?？咨?/font>—聲速曲線可能有圖1(b)、(c) 、(d)所示三種類型。圖1(c)中有段聲速升高部分，是由于松動圈與外部的塑性區或彈性區交界處的應力集中比較大，而使聲速有所提高（但聲速隨應力升降的靈敏度不高，通常不能用聲速作為測量應力的手段）。圖1(d)中有一段聲速起伏部分，主要是由于離層造成。在離層處，聲速最低。但不論那種情況，一律以破碎帶聲速低于原巖體聲速的原則，以聲速突變點作為松動圈的邊界。
