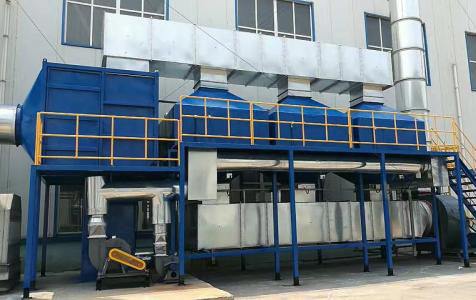

咨詢13655437163催化燃燒設備廢氣處理工藝流程圖催化燃燒設備的組成及工作原理：催化燃燒設備主要由活性炭吸附裝置+催化燃燒器兩大部分組成，即吸附濃縮—催化燃燒法。催化燃燒設備采用雙氣路或者多氣路連續工作，所設計的活性炭吸附裝置可交替使用，一個催化燃燒室。
催化燃燒設備在工作時先將有機廢氣用活性炭吸附，當活性炭達到吸附飽和時停止吸附操作，然后在80~120℃的溫度范圍內使活性炭發生脫附；脫附下來的有機物濃度較原來提高幾十倍并送入催化燃燒室進行催化燃燒反應，在催化劑表面于200～350℃條件下進行催化氧化反應，使其轉化為無害的CO2和H2O。
催化燃燒反應是一個放熱反應，這些反應后的熱量通過熱交換作用，將溫度進行截留再利用。所以催化燃燒設備比較節約，它只消耗風機的功率。再生后的活性炭可用于下次吸附；在其中一個吸附床進行脫附時控制系統可自動打開另一個吸附床繼續進行有機廢氣的吸附工作，這樣兩臺或者多臺吸附床切換運行可實現大工作量的連續廢氣處理作業。

催化燃燒設備廢氣處理工藝流程圖根據吸附和催化燃燒兩個基本原理設計，采用雙氣路連續工作，一個催化燃燒室，2個或2個以上吸附床交替使用。先將有機廢氣用活性炭吸附，當快達到飽和時停止吸附，然后用熱氣流將有機物從活性炭上脫附下來使活性炭再生；脫附下來的有機物已被濃縮（濃度較原來提高幾十倍）并送往催化燃燒室催化燃燒成二氧化碳及水蒸氣排出。當有機廢氣的濃度達到2000PPm以上時，不用外加熱。燃燒后的尾氣一部分排入大氣，大部分被送往吸附床，用于活性炭再生。這樣可滿足燃燒和吸附所需的熱能，達到節能的目的。再生后的可進入下次吸附；在脫附時，凈化操作可用另一個吸附床進行，既適合于連續操作，也適合于間斷操作
